UV Scan MACS

Das UV Scan MACS Messsystem bietet präzise und reproduzierbare UV-Dosismessungen für industrielle Anwendungen.
Seine patentierte Technologie kombiniert Photophysik und Optik und sorgt so für maximale Zuverlässigkeit sowie eine benutzerfreundliche Bedienung.

Das System besteht aus den macsStrips-Teststreifen und der macsReader-Auswerteeinheit.

Der Einsatz des UV Scan MACS gewährleistet Prozesssicherheit und Produktqualität und reduziert den Materialausschuss deutlich.

Jetzt direkt anfragen

Einfache Anwendung exakte Ergebnisse

Kalibrierung: macsStrip auf dem Substrat anbringen und die Kalibrierung mit dem macsReader starten.
UV-Belichtung: Das Substrat mit aufgebrachtem macsStrip im UV-System bestrahlen.
Messung: Der macsReader ermittelt die applizierte UV-Dosis und zeigt den Dosiswert (mJ/cm²) auf dem Display an.

UV Scan MACS Tutorial Sheetfed

UV Scan MACS Tutorial R2R

macs Strips

Flexible UV-Messstreifen mit selbstklebender Rückseite zur direkten UV-Dosismessung auf dem Substrat.

Geeignet für horizontale und vertikale Bahnführungen, Rolle-zu-Rolle-Anwendungen und schwer zugängliche Bereiche.
Einfache Handhabung und Lagerung bei normalen Raumbedingungen.

macsStrips Produktblatt

Lamp Type:

Subtype:

Imperial Units

Type:

Sheet Width:

cm

Specific lamp power of the measured lamp (W/cm)

Number of lamps

Optimal Range Full Range

macsStrips 100 UV:

macsStrips 700 UV:

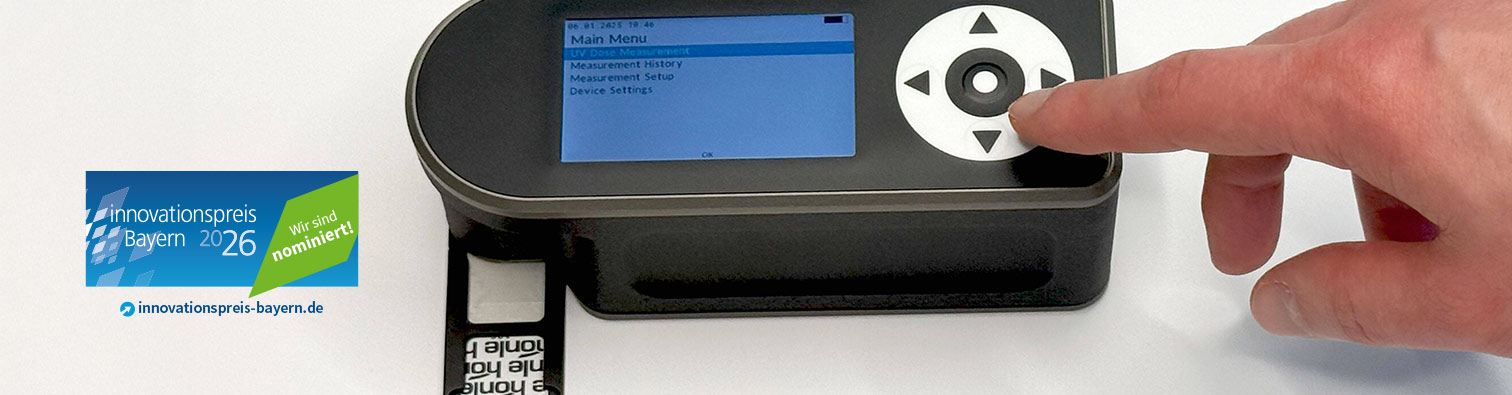

macs Reader

Lesegerät für macsStrips

Industrietaugliches Gerät mit Schablone für korrekte Messpositionen.
Speicherung der Messergebnisse direkt auf dem Gerät (offline, nicht cloudbasiert) für eine nachhaltige Qualitätskontrolle.

macsReader Quick Start Guide

PC Software

macsReader 2.1 – Firmware Updater v.1.1.0

macsReader 2.1 – Firmware Updater v.2.0.3

Erfordert zuvor das bereits installierte Firmware-Update v1.1.0 auf dem macsReader.

macsReader 2.1 – Data Exporter v.1.0.2

FAQs

Sie haben Fragen zu unseren Produkten? – Hier finden Sie die Antworten.

Was passiert bei der Kalibrierung?

Die Kalibrierung ist ein essenzieller Bestandteil der Messroutine und sollte für optimale Ergebnisse stets durchgeführt werden. Dabei wird der aktuelle Zustand des verwendeten Messstreifens erfasst und als Referenz für die nachfolgende Messung genutzt. Hierzu wird ein unbelichteter Streifen mit UV-Strahlung bestrahlt, um den maximal messbaren Dosiswert zu bestimmen.

Hat die Kalibrierung Einfluss auf die Messergebnisse?

Ja, die Kalibrierung verbessert die Präzision der Messergebnisse. Dabei werden kleinere Abweichungen, z. B. durch produktionstechnische Toleranzen oder äußere Einflüsse, zuverlässig ausgeglichen. So wird sichergestellt, dass jeder Streifen optimal auf die Messung abgestimmt ist.

Was kann ich tun, wenn ich vergessen habe zu kalibrieren?

Leider kann eine Kalibrierung bei bereits bestrahlten Streifen nicht nachträglich durchgeführt werden. In diesem Fall sollten die Messergebnisse mit Vorsicht betrachtet und besser wiederholt werden.

In zukünftigen Softwareversionen wird es verschiedene Zugriffsebenen geben. Dann kann die Kalibrierung nur noch von Nutzern mit erweiterten Rechten (z. B. im Manager-Modus) übersprungen werden – im Operator-Modus ist dies nicht mehr möglich. So wird sichergestellt, dass die Kalibrierung verpflichtend vor jeder Messung erfolgt. Die entsprechende Funktion befindet sich gerade in Entwicklung.

Hat der Untergrund einen Einfluss auf das Messergebnis? Kann das Ergebnis dadurch verfälscht werden?

In der Regel hat der Untergrund keinen nennenswerten Einfluss auf das Messergebnis, da die Messtreifen die UV-Strahlung nahezu vollständig absorbieren. Eine Reflexion vom Untergrund und damit eine Mehrfachbestrahlung wird dadurch weitgehend verhindert.

Lediglich in Ausnahmefällen – z. B. bei stark reflektierenden oder metallisierten Oberflächen – kann es zu minimalen Abweichungen kommen, da auch die nicht direkt auf den Messstreifen auftreffende UV-Strahlung über Mehrfachreflektion detektiert werden kann.

Wie stark sollte der Streifen aufgedrückt werden?

Es reicht aus, den Streifen an den Rändern mit normaler Festigkeit zu andrücken. Die Haftung der Klebefläche ist sehr gut, sodass keine starke Druckausübung erforderlich ist.

Darf ich den Streifen mit den Fingern berühren?

Ja, die Messstreifen können ohne Handschuhe verwendet werden. Nutzen Sie beim Handling den vorgesehenen Anfasser – das ist der Bereich mit dem Logo ohne Klebefläche. Vermeiden Sie es jedoch, den Messbereich in der Mitte zu berühren, da bereits kleinste Verschmutzungen die Messergebnisse beeinflussen können. In der Betriebsanleitung finden Sie Fotos, die genau zeigen, welche Bereiche angefasst werden dürfen – und welche besser nicht.

Kann ich den Streifen mehrfach verwenden?

Nein, ein bereits belichteter Streifen kann nicht erneut verwendet werden.

Kann ich ohne Schablone messen?

Für optimale Ergebnisse empfehlen wir stets die Verwendung der Schablone. Sollte eine Messung ohne Schablone erforderlich sein, achten Sie bitte darauf, dass zwischen Kalibrier- und Messposition mindestens 1 cm Abstand besteht. Zudem sollte ausschließlich der mittlere Bereich des Messstreifens verwendet werden, um Messfehler zu vermeiden.

Kann ich mehrere Messungen durchführen und einen Mittelwert bilden?

Aktuell müssen Sie den Mittelwert mehrerer Messungen eigenständig berechnen. Wir prüfen derzeit die Möglichkeit, diese Funktion in zukünftigen Softwareversionen zu integrieren. Ein konkreter Zeitpunkt für die Implementierung kann jedoch noch nicht genannt werden. Bitte beachten Sie, dass mehrere Messungen auf einem Streifen nicht vorgesehen sind, da für präzise Ergebnisse die Verwendung der Schablone empfohlen wird. Diese sorgt für eine exakte Positionierung und eine gleichbleibende Messqualität.

Warum wird die in meiner Anlage vorhandene Lampe nicht im Messgerät angezeigt?

Bitte prüfen Sie bei den Produktinformationen, ob Updates verfügbar sind. Alternativ können Sie auch eine Lampe verwenden, die Ihrer Lampe am nächsten kommt.

Warum werden die von mir gekauften Streifen nicht im Messgerät angezeigt?

Bitte führen Sie das neueste Softwareupdate durch, um die Streifen zu hinterlegen. Das Update zum Download finden Sie über unsere Produktinformationen.

Gibt es passende Streifen für LED Strahler?

Auch für LED Strahler gibt es Streifen. Für die Wellenlängen LED 365, 385 und 395 nm mit Dosiswerten von 60 – 950 mJ/cm² eignen sich die macsStrips 950 LED und liefern zuverlässige Dosis-Messergebnisse.

Was kann ich tun, wenn Messergebnisse mit „too low“ oder „too high“ angezeigt werden?

Ein solcher Hinweis bedeutet, dass die gemessene Dosis außerhalb des Messbereichs des Streifens liegt.

„Too low“ weist darauf hin, dass die Dosis zu niedrig ist – in diesem Fall sollten Sie die Dosis erhöhen, z. B. durch langsamere Bahngeschwindigkeiten, höhere Lampenleistung oder den Einsatz zusätzlicher Lampen.
„Too high“ bedeutet, dass die Dosis zu hoch ist – hier sollten Sie entsprechend gegensteuern, etwa durch höhere Bahngeschwindigkeit, reduzierte Lampenleistung oder den Einsatz wenigerer Lampen.
Zur Unterstützung bei der Wahl geeigneter Parameter finden Sie ein Diagramm im Quickstart-Guide oder bei unseren Produktinformationen.

Was bedeutet „MACS“ im Produktnamen?

MACS steht für „Mobile Activation Curve Setup“. Der Begriff bezieht sich auf das zentrale Messprinzip des Systems: Die UV-Dosis wird durch Analyse der Aktivierungskurven der Phosphoreszenz der Streifen bestimmt.

Was bedeutet Zeitüberschreitung (Time-Out)?

Es wurde kein Messwert innerhalb von 10 Sekunden erkannt. Mögliche Ursachen und Maßnahmen:

Sicherstellen, dass die Messung direkt auf dem Sensorbereich durchgeführt wird.
Prüfen, ob der Teststreifen überbelichtet ist, und diesen bei Bedarf austauschen.
Kalibrierung und Messung nicht an derselben Stelle des Streifens durchführen – für jeden Schritt einen neuen Bereich verwenden. Nutzen Sie die Schablone als Hilfe.
